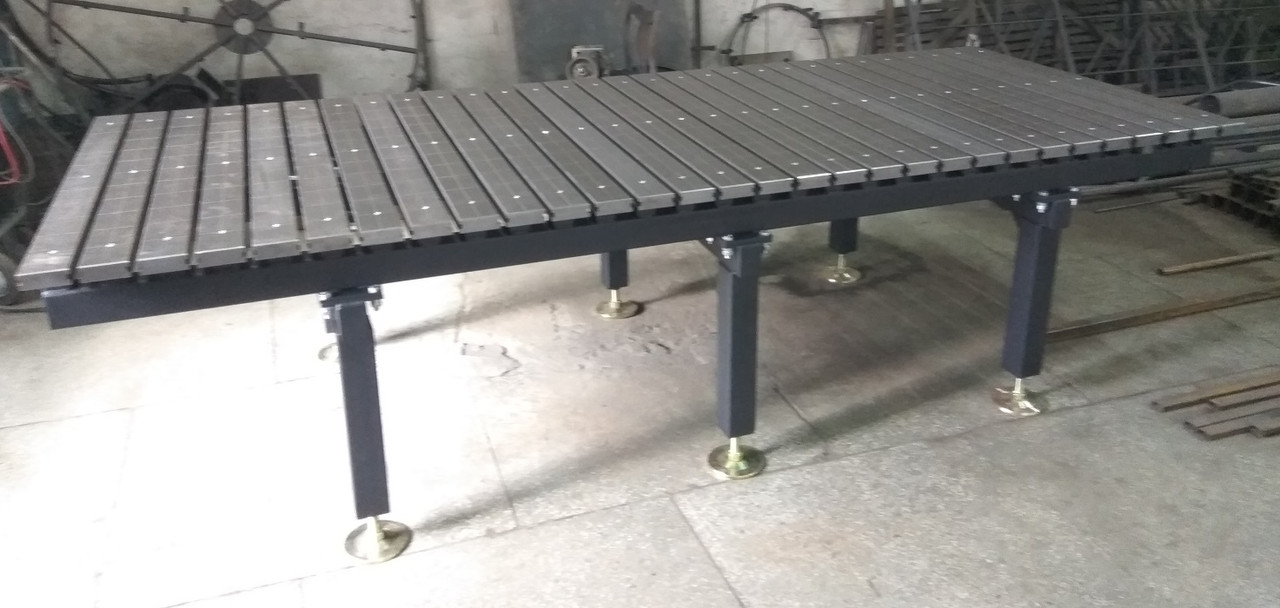

3D сварочный стол

  3D сварочный стол предназначен для проведения точных сварочных работ с возможностью фиксации деталей и узлов, применяя универсальные зажимные приспособления и упоры.

  Модульная система позволяет при помощи небольшого числа элементов создавать разнообразные и необходимые рабочие поверхности.

  Рабочая поверхность стола состоит из съемных литых чугунных брусков, которые образуют между собой Т-образные пазы для крепления зажимных приспособлений и упоров. Литые бруски изготовлены из серого чугуна модифицированного медью шириной 85 мм., при этом ширина Т-образного паза между брусками равняется 15 мм. Длина применяемых брусков 1200 мм. Поверхность бруска шлифована и нанесена координатная сетка размером 100*100 мм., которая способствует более точному позиционированию деталей и предназначена для установки свариваемых деталей и узлов, а также зажимных приспособлений и упоров. Координатная сетка наноситься с двух сторон бруска, что позволяет перевернуть брусок при сильном износе поверхности.

 Возможно изготовление столов размером 1185х1200 мм., 1985х1200 мм., 2485х1200 мм., 2985х1200 мм.

 Возможна комплектация оснасткой:

- прихваты станочные для т-паза М12х14

- быстрозажимные рычажные струбцины с храповым механизмом

- быстрозажимные горизонтальный зажимы с открытым плечом

- сухари для т-паза М12х14
